格安キャプチャーボードと
OBS Studioが繋がらないときに読む記事

はじめに

デジカメのモニターに表示された画面をそのまま静止画として取り込みたいと思い、格安のキャプチャーボードを購入しました。


それなりの外付けキャプチャーボードでしたら下にあります様に1万円以上はしますので、その安さに目がくらんだという訳です。


アマゾンのカスタマーレビューを見るとPCに繋ぐだけで接続できたとあるので、だったら大丈夫だろうと思ったのですが、何をどうやっても全く繋がらないではありませんか。

諦めて返品しようと思った矢先、どうにかこうにか繋がりました。

そんな訳で、同じ様に困っている方にその方法をお伝えしたいと思います。

接続手順

それではその接続手順をお知らせする前に、当該機器に同梱されている接続手順を以下に添付しておきますので、軽く目を通しておいて頂ければと思います。


ただし物事はそんなにうまくはいきませんので、取り敢えず上の手順書はきれいに忘れて頂いて、以下の幣書オリジナルの接続手順に沿って進めて頂ければと思います。

1. OBS Studioのインストール

先ずは以下のサイトからOBS Studioなるソフトをインストールします。


なお64ビットと32ビット用がありますので、ご注意を。

インストールしたら、ソフトを立ち上げてみます。

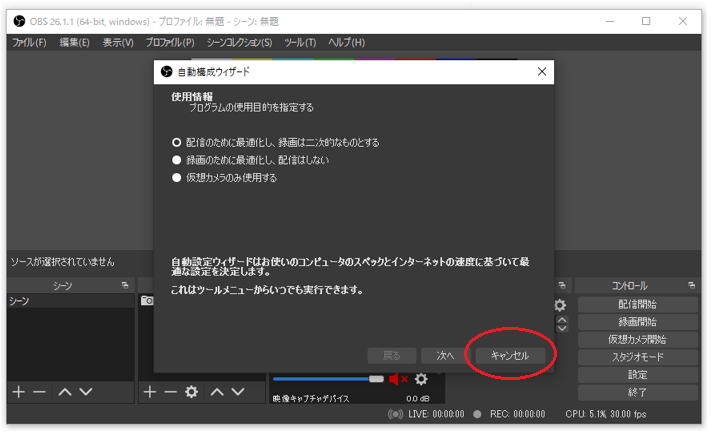

するといきなり下の様な自動構成ウィザードの画面が表示されますが、これは後で設定できるのでここではキャンセルをクリックします。（余談ですが、繋がらない原因はこれかもしれないと思い、当初この設定を何度もいじったのですが、結局何の関係ありませんでした）

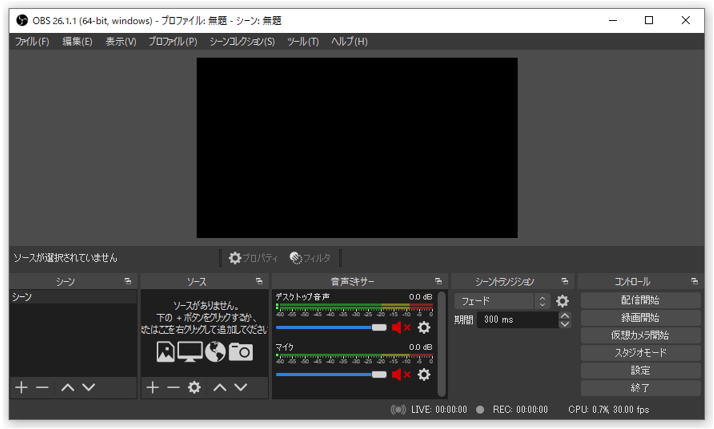

それで現れたのが、下の初期画面です。


ちなみにスピーカーのマークが赤くなっている（ミュートなっている）のは、音量レベルがPCのマイクに反応してピコピコするのが目障りだったからです。

ここまでは問題ないでしょう。

2. ケーブル接続

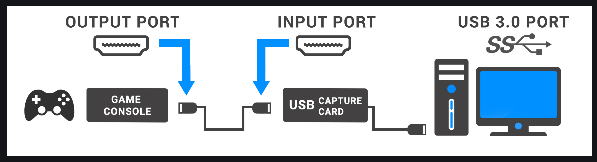

次にケーブルを以下の様に繋ぎます。


ケーブルの接続についても問題ないでしょう。

と言いながら、当初はコネクターに問題があるのかと思い、何度も何度も繋ぎ直したのは言うまでもありません。

なお本器はUSB3.0に対応ですので、PCの青いUSBポートに接続しておきます。


個体差があるかもしれませんが、手持ちのPCではUSB2.0のポートに接続すると何故か繋がりませんでした。

3. OBS Studioの設定

続いてOBS Studioの設定を行ないます。

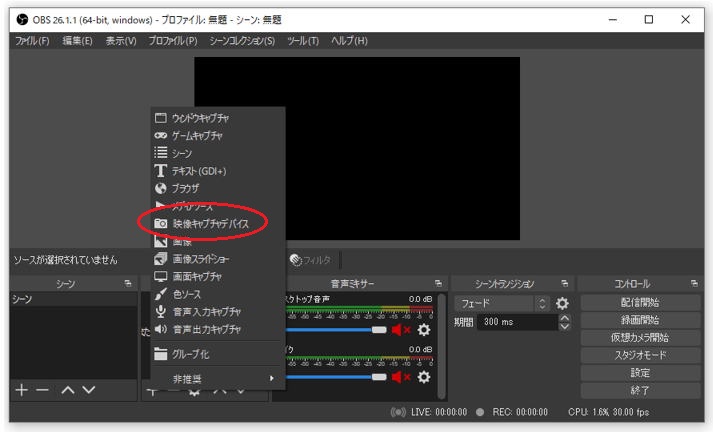

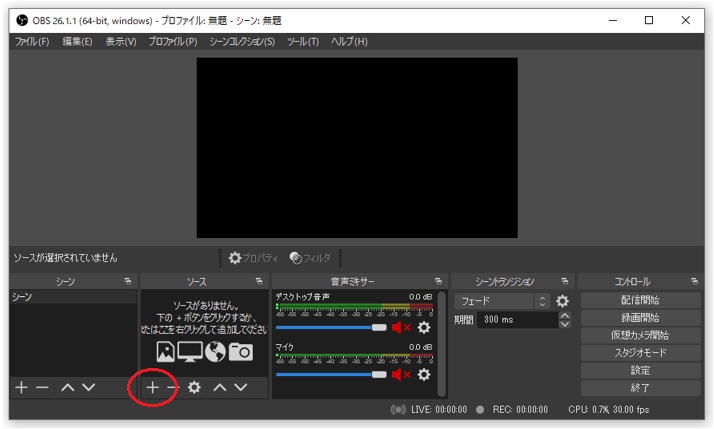

先ずソースエリアの下にある＋マークをクリックし、表示されたメニューから映像キャプチャデバイスを選択します。

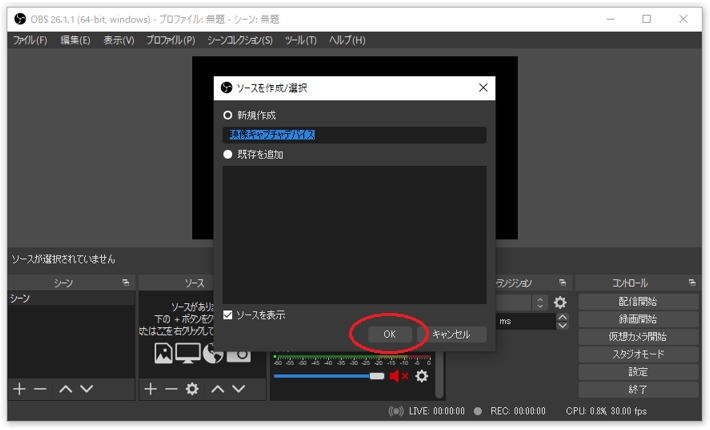

次に、下の”ソースを作成/選択”画面が表示されたらOKを選択します。


そして、表示された映像キャプチャデバイスのプロパティの画面から、デバイスの選択ボタンをクリックします。


ここに接続した機器の名称（USB Video）が表示されれば、それを選択して作業終了（画像が映るはず）なのですが、残念ながらそうは問屋が卸さなかった様です。

そんな訳で次に進みます。

USBデバイスの確認

それでは次に、本器がUSB機器としてPCに認識されているかどうかを確認します。

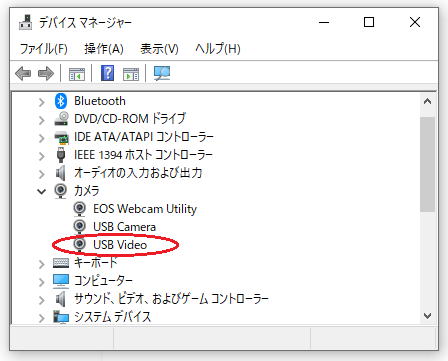

そのためには先ず、コントロールパネルからデバイスマネージャーを探して開き、その中にあるカメラをクリックします。


カメラの中にUSB Videoがあれば、PCが本器を認識している事になりますので、とりあえず一安心です。

ただしこのままOBS Studioに戻ってデバイスをクリックしても、USB Videoは表示されないと思いますので、次の手順に進みます。

カメラ設定

PC（USBポート）が本器を認識していながら、OBS Studioに本器（USB Video）表示されていないという事は、PC内部で何かが邪魔している事になります。

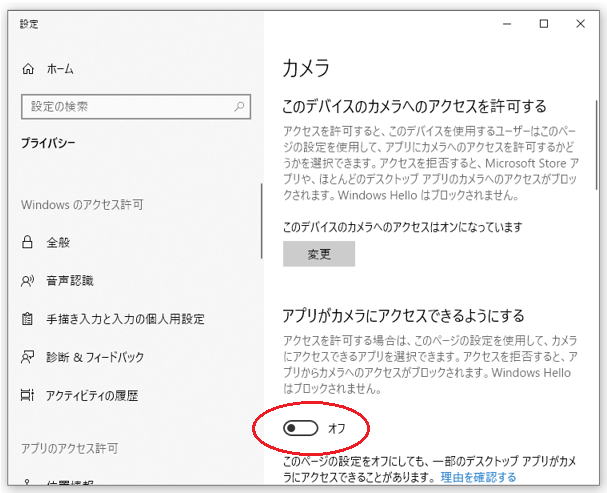

そんな訳で次は、PCのコントロールパネルの中からカメラの設定画面を探して開きます。


すると上の様に”アプリがカメラにアクセスできるようにする”がOFFになっていますので、これをONにします。

これでかなり解決に近付いてきた感じです。

動作確認

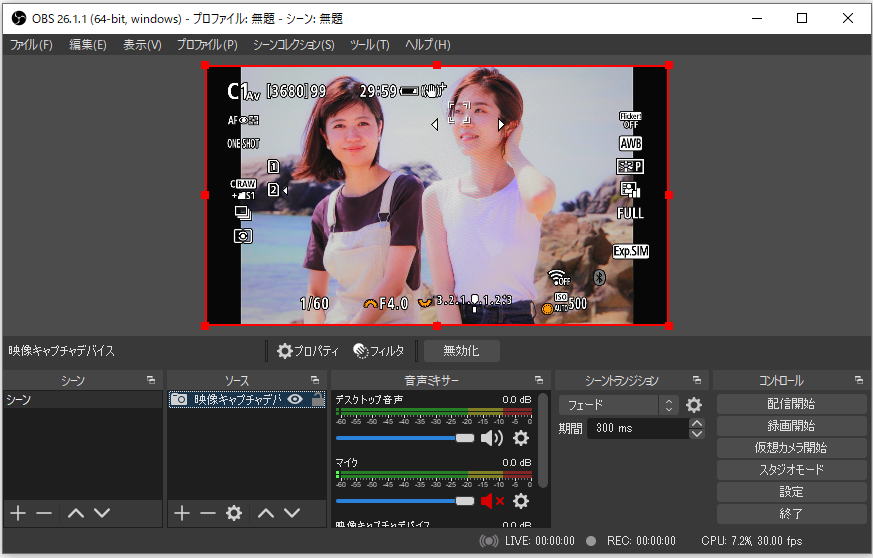

それではまたOBS Studioの画面に戻って、映像キャプチャデバイスのプロパティを開き、中にUSB Videoが追加されていたら、それを選択します。



上の図ではカラーパタンが表示されていますが、HDMIに接続した機器をONすればその画像が映りますので、これで作業終了です。

まとめ

以上は要点のみを簡単にまとめていますが、実際に画像が映るまでには、何だかんだと2日間を要しています。

その間、お伝えした通りUSBキャプチャボードを何度も抜き差ししたり、PCを何度も再起動させたり、USB Videoのドライバーを再インストールしたりしています。

ですので、もし上記で解決できなくても、諦めずに挑戦して頂ければと思います。

それでもダメでしたら、諦めてアマゾンに返品しましょう。

と、こんな内容でお役に立ちましたでしょうか。
